УСС для топлива — устройство съема сигнала на топливораздаточной колонке или насосе: считает импульсы и переводит их в объем выданного топлива. Администратор или инженер добавляет его объекту-заправщику (АЗС, АТЗ, склад ГСМ), чтобы платформа регистрировала выдачи и сверяла их с заправками машин.

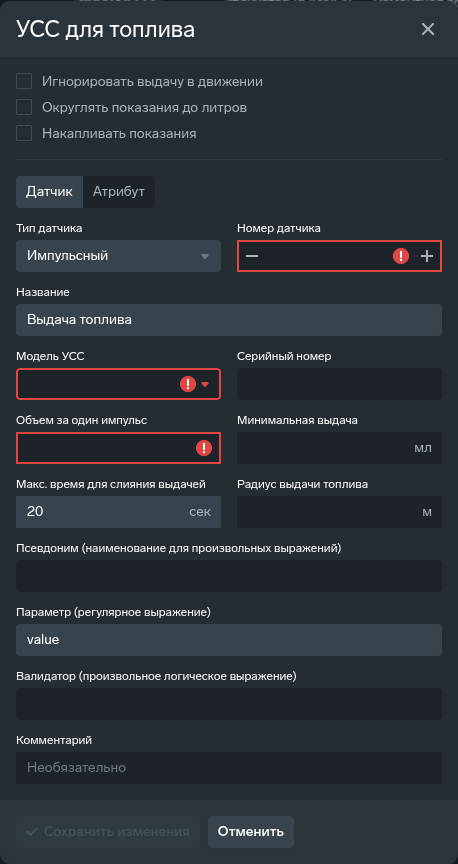

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
УСС для топлива — счетчик выданного объема на топливораздаточной колонке или насосе. В отличие от ДУТ, который меряет уровень в баке, УСС считает объем, реально выданный раздаточным устройством. Всю механику расчета объема выдачи тип наследует от базового счетчика жидкости (УСС для жидкости) и добавляет к ней радиус зоны выдачи топлива.
Платформа сверяет выданный объем с объемом, попавшим в баки заправленных ТС, и вычисляет погрешность учета. В отчеты попадают величины сверки: погрешность учета выдачи, полученный объем по RFID-карте или полученный объем по радиусу.
¶ Как платформа считает
Погрешность учета выдачи = (выданный объем − полученный объем) / полученный объем.
Выданный объем — объем, посчитанный УСС; полученный — сумма объемов событий заправки у заправленных ТС. Сверка ведется раздельно по RFID-картам или по радиусу выдачи. Расстояние до заправленных ТС для проверки радиуса считается по координатам в метрах.
¶ Типы счетчиков УСС и режим настройки
Механика расчета объема выдачи общая с УСС для жидкости. Счетчики УСС по способу передачи показаний бывают разными, и от типа счетчика зависит, нужен ли чекбокс «Накапливать показания»:
- Накопительный счетчик — показания только растут (нарастающий итог), поэтому такое число нельзя «скрутить». Это обычный режим настройки: чекбокс «Накапливать показания» выключен, объем выдачи платформа считает как разницу показаний счетчика на конец и начало выдачи.
- Счетчик с расходом за интервал — датчик отдает не нарастающий итог, а объем, выданный между соседними точками телеметрии. Для таких счетчиков чекбокс «Накапливать показания» включается: платформа суммирует значения всех точек за время выдачи.
- Счетчик с переполнением буфера — у части датчиков показание хранится в буфере ограниченной разрядности (например, 16-битное значение): когда буфер заполняется, отсчет начинается заново с нуля. Периодическое обнуление показаний у таких датчиков — особенность оборудования. Накопительный счетчик платформа ведет, пока показание растет: когда показание перестает расти или уменьшается, в том числе при обнулении буфера, текущая выдача завершается, а объем считается как разница показаний на конец и начало выдачи.
¶ Начало и окончание выдачи
Выдача УСС завершается, когда объект уходит в офлайн. С выключенным чекбоксом «Накапливать показания» выдача завершается также, когда показание счетчика перестает расти; с включенным — на нулевом показании или на повторе одного и того же ненулевого значения. Выдачи с паузой меньше значения «Максимальное время для слияния выдачей» объединяются в одну, выдачи с объемом меньше «Минимальная выдача» отбрасываются.
¶ В каких отчетах видна выдача
Выдача попадает в три стандартных отчета, и они отвечают на разные вопросы (полный перечень — в разделе Отчетность):
- «Выдача УСС» — сами выдачи по объекту с датчиком: время, длительность, объем и место. Строится независимо от того, удалось ли определить заправленное ТС;
- «Выдача топлива по картам» — выдачи, сопоставленные с заправленными ТС по RFID-картам;
- «Выдача топлива по радиусу» — выдачи, сопоставленные по радиусу выдачи топлива.
Если номер карты не приходит в телеметрии, сопоставление по картам не сработает: связывайте выдачу с ТС по радиусу, а полный список выдач берите из отчета «Выдача УСС». Что именно передает трекер, видно в разделе Телеметрия — приложите карту и найдите ее номер в атрибутах записи за это время.
¶ Типовой сценарий: АЗС или склад ГСМ
Типовой сценарий — АЗС или склад ГСМ как неподвижный объект: на объекте стоят УСС для топлива и «RFID считыватель», положение задано режимом «Стационарный объект», а выдачи видны в отчетах «Выдача УСС», «Выдача топлива по картам» и «Выдача топлива по радиусу»; о завершенной выдаче можно получать уведомление.
¶ Сверка выдачи по RFID-картам
Сверка выдачи УСС по RFID-картам связывает выдачу с заправленным ТС по номеру карты, приложенной к считывателю в интервале выдачи. Для этого номер карты заводят у ТС как карту типа «Топливная RFID карта для УСС» на вкладке «Топливные карты» карточки объекта, и ТС находится в организации, в которой строится отчет, или в ее дочерней организации. Номер такой карты не должен повторяться в этих организациях: регистр и пробелы по краям при сравнении не учитываются, поэтому не заводите номера, различающиеся только регистром.
- Карта, номер которой не заведен ни у одного ТС этих организаций, показывается в отчете как «Незарегистрированная карта».
- Выдача, в интервале которой карту не прикладывали, показывается как «Выдача без карты».
- Одна выдача разбивается на части по RFID-картам, только если с ней пересекается не менее двух пар «карта — событие».
¶ Сверка выдачи по радиусу
Сверка выдачи УСС по радиусу находит заправленные ТС по месту и времени заправки. Она работает, когда в форме УСС заполнено поле «Радиус выдачи топлива» и у выдачи есть координата начала.
- Кандидаты — объекты организации, в которой строится отчет, и ее дочерних организаций, у которых есть трекер и анализ топлива.
- Заправка ТС подходит, если расстояние от координаты начала выдачи до места начала или конца заправки меньше значения «Радиус выдачи топлива».
- По времени заправка подходит, если она началась незадолго до начала выдачи или во время выдачи.
- Если УСС установлен на неподвижной АЗС в режиме «Стационарный объект» (см. Настройки навигации), координатой начала выдачи служит заданная точка.
¶ Поля формы
Форма УСС для топлива в карточке объекта содержит поля; источник данных выбирают переключателем «Датчик» (вход трекера) или «Атрибут» (ключ атрибута телеметрии):
- Игнорировать выдачу в движении (обязательное) — чекбокс. Выдача отбрасывается, если объект двигался и в начале, и в конце выдачи.
- Округлять показания до литров — чекбокс; округляет объем выдачи до целых литров.
- Накапливать показания — чекбокс.
- Тип датчика (обязательное) — выпадающий список: «Импульсный» или «Топливный». Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — с 1); максимум по типу датчика. Виден в режиме «Датчик».
- Ключ атрибута (обязательное) — текстовое поле. Виден и обязателен в режиме «Атрибут».
- Название (обязательное) — текстовое поле.
- Модель УСС (обязательное) — выпадающий список; модели устройств съема сигнала загружаются с платформы из справочника Датчики УСС раздела Модели.
- Серийный номер — текстовое поле.
- Объем за один импульс (обязательное) — единица «мл»; допускает дробные значения.
- Минимальная выдача — единица «мл»; выдачи с объемом меньше этого значения отбрасываются.
- Максимальное время для слияния выдачей (обязательное) — единица «сек»; выдачи с паузой меньше этого значения объединяются.
- Радиус выдачи топлива — единица «м»; заполненное поле включает сверку по радиусу.
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле.
- Комментарий — многострочное поле.
¶ Нюансы и типовые ошибки
Как УСС определяет выдачи и заправленные машины и на что обратить внимание при настройке:
- «Объем за один импульс» допускает дробные значения.
- Заправленные ТС определяются двумя путями: по RFID-картам, приложенным в интервале выдачи (неизвестная карта показывается как «Незарегистрированная карта»), и по радиусу — заправки других ТС в пределах радиуса выдачи топлива от координаты выдачи и во временном окне, заданном в настройках платформы (разделы «Сверка выдачи по RFID-картам» и «Сверка выдачи по радиусу»).
- Одна выдача разбивается на части по RFID-картам, только если с ней пересекается не менее двух пар «карта — событие».
¶ Что дальше
- Отчет «Выдача УСС» — УСС настроен: проверьте выдачи за смену, их время и объем.
- Уведомления о выдаче по УСС — получайте сообщение о каждой завершенной выдаче.
¶ Связанные возможности
- Дополнительное оборудование
- Совместимое оборудование и протоколы
- Контроль топлива
- Стационарные объекты и IoT
В зависимости от роли пользователя и назначенного ему набора прав доступ к операциям с оборудованием может быть ограничен.
