УСС для жидкости — устройство съема сигнала для учета выдачи технических жидкостей (не топлива): по импульсам считает объем выданной жидкости. Администратор или инженер добавляет его объекту, который выдает технические жидкости, чтобы видеть выдачи в отчете «Выдача УСС».

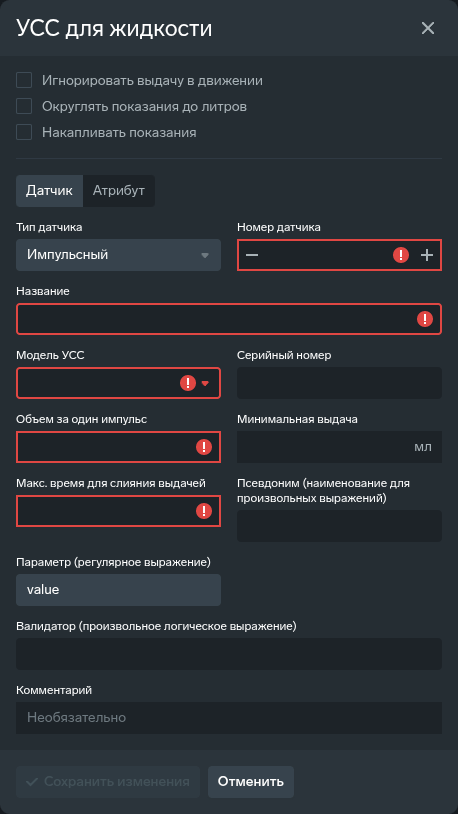

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
УСС для жидкости — базовый счетчик выдачи технических жидкостей: платформа переводит импульсы датчика в выданный объем и формирует события выдачи. Выдача отображается в отчете «Выдача УСС»; для УСС топлива поверх этой механики строится сверка погрешности учета ГСМ.
¶ Как платформа считает
Перевод импульсов в объем: выданный объем = объем за один импульс × показание счетчика.
Объем события: в обычном режиме — разница накопительного счетчика между концом и началом выдачи; при включенном «Накапливать показания» — сумма показаний по всем точкам выдачи (для датчиков, которые отдают расход за интервал, а не нарастающий итог). Начало и продолжение выдачи определяются ростом счетчика: пересчитанный объем текущей точки больше объема предыдущей.
¶ Типы счетчиков УСС и режим настройки
Счетчики УСС по способу передачи показаний бывают разными, и от типа счетчика зависит, нужен ли чекбокс «Накапливать показания»:
- Накопительный счетчик — показания только растут (нарастающий итог), поэтому такое число нельзя «скрутить». Это обычный режим настройки: чекбокс «Накапливать показания» выключен, объем выдачи платформа считает как разницу показаний счетчика на конец и начало выдачи.
- Счетчик с расходом за интервал — датчик отдает не нарастающий итог, а объем, выданный между соседними точками телеметрии. Для таких счетчиков чекбокс «Накапливать показания» включается: платформа суммирует значения всех точек за время выдачи.
- Счетчик с переполнением буфера — у части датчиков показание хранится в буфере ограниченной разрядности (например, 16-битное значение): когда буфер заполняется, отсчет начинается заново с нуля. Периодическое обнуление показаний у таких датчиков — особенность оборудования. Накопительный счетчик платформа ведет, пока показание растет: когда показание перестает расти или уменьшается, в том числе при обнулении буфера, текущая выдача завершается, а объем считается как разница показаний на конец и начало выдачи.
¶ Поля формы
Форма УСС для жидкости в карточке объекта содержит поля; источник данных выбирают переключателем «Датчик» (вход трекера) или «Атрибут» (ключ атрибута телеметрии):
- Игнорировать выдачу в движении (обязательное) — чекбокс.
- Округлять показания до литров — чекбокс.
- Накапливать показания — чекбокс.
- Тип датчика (обязательное) — выпадающий список: «Импульсный» или «Топливный». Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — с 1); максимум по типу датчика. Виден в режиме «Датчик».
- Ключ атрибута (обязательное) — текстовое поле. Виден и обязателен в режиме «Атрибут».
- Название (обязательное) — текстовое поле.
- Модель УСС (обязательное) — выпадающий список; модели устройств съема сигнала загружаются с платформы из справочника Датчики УСС раздела Модели.
- Серийный номер — текстовое поле.
- Объем за один импульс (обязательное) — единица «мл».
- Минимальная выдача — единица «мл».
- Максимальное время для слияния выдачей (обязательное) — единица «сек».
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле.
- Комментарий — многострочное поле.
¶ Нюансы и типовые ошибки
Чем УСС для жидкости отличается от УСС для топлива и как сливаются близкие выдачи:
- Форма почти идентична УСС для топлива, но без поля «Радиус выдачи топлива» — это главное отличие типа.
- Слияние близких выдач (сек): если начало второй выдачи наступает раньше, чем через указанное время слияния после конца первой, объем первой прибавляется ко второй, а промежуточные события удаляются.
¶ Что дальше
- Отчет «Выдача УСС» — датчик настроен: проверьте выдачи жидкости за смену и их объем.
¶ Связанные возможности
В зависимости от роли пользователя и назначенного ему набора прав доступ к операциям с оборудованием может быть ограничен.
