Датчик температуры показывает температуру с температурного, аналогового или топливного (LLS) канала трекера либо из атрибута телеметрии. Администратор или инженер добавляет его объекту, чтобы контролировать температуру, а датчик привязывается к модели датчика и объекту контроля.

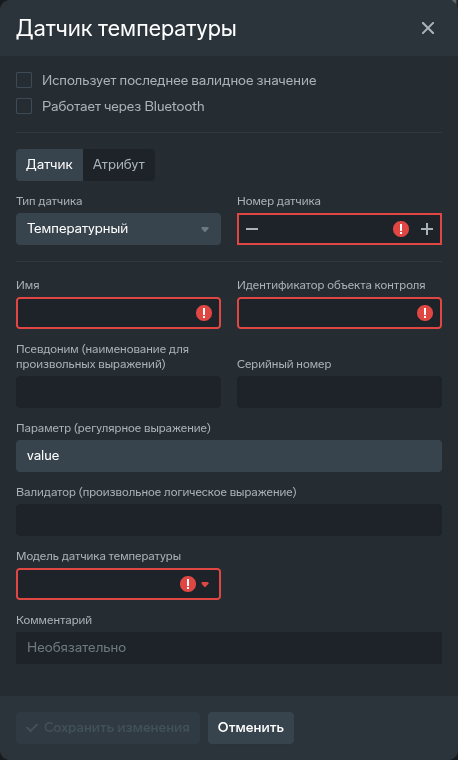

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
Температурный датчик измеряет температуру в °C: платформа хранит и считает ее в десятых долях °C, а в карточке объекта, треке и отчетах показывает в °C. Платформа отбраковывает нефизичные значения ниже абсолютного нуля, умеет усреднять несколько датчиков по «объекту контроля» и удерживать последнее валидное значение при пропусках. Показания используются в отчетах «Температура» и «Детализация по температуре», на графиках и в карточке объекта. Допуск температуры контролируют отдельным датчиком и уведомлением — порядок настройки описан в разделе «Уведомление о выходе температуры за допуск».
Средняя температура по объекту контроля считается только при выполнении всех условий: в группе не менее 2 датчиков, пришло не менее 2 валидных значений и ни одно из них не пустое; имя средней величины собирается объединением имен датчиков группы.
¶ Где видны данные датчика температуры
- Отчет Температура — средняя, минимальная и максимальная температура по каждому датчику за день; если у нескольких датчиков один «Идентификатор объекта контроля», добавляется строка «среднее: …» с именами датчиков группы.
- Отчет Детализация по температуре — показания датчиков во времени, отдельная колонка на каждый датчик.
- Графики — «Температура» и «Температура (сглаженная)» на графике произвольного отчета; над таблицей отчета «Температура» выводятся график «Температура» и, если на объекте есть «Датчик ВКЛ/ВЫКЛ» с типом «Дверь рефрижератора», состояние двери (см. «Тип» датчика ВКЛ/ВЫКЛ).
- Карточка объекта WALIOT.Навигатор — блок «Температура» (см. Карточка объекта).
- Температура за рейс — произвольный отчет «Поездки»: столбцы «Средняя температура», «Минимальная температура» и «Максимальная температура» считаются за период поездки.
Для отчетов зажигание не нужно: датчик температуры работает и на стационарном объекте, не зависит от движения и зажигания (раздел «Датчики на стационарном объекте»). Отчеты температуры выгружаются в Excel кнопкой «Сохранить» (см. «Результат, выгрузка и печать»).
¶ Как платформа считает
Средняя температура датчиков одного объекта контроля = сумма их значений, деленная на их количество, целочисленным делением с приведением к целому. Разрешенные типы канала — «Температурный», «Аналоговый» и топливный (LLS).
¶ Единицы и поправка
Платформа хранит и считает температуру в десятых долях °C: значение 215 означает 21,5 °C. Поле «Параметр (регулярное выражение)» применяется к значению, пришедшему от трекера, и возвращает десятые доли °C. Если трекер передает температуру в градусах (например, атрибутом), умножьте значение на 10: value*10; если уже в десятых долях °C — оставьте без изменений. Поправку и масштаб для температуры задают в этом поле.
¶ Поля формы
- Последнее валидное значение — флажок; при пропуске значения берется последнее валидное.
- Работает через Bluetooth — флажок; при включении появляется поле «МАС-адрес».
- Тип датчика (обязательное) — выпадающий список входов/выходов: температурный, аналоговый или топливный (LLS). Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — с 1); максимум по каналу. Виден в режиме «Датчик».
- Ключ атрибута (обязательное) — ввод с подсказками популярных ключей. Виден и обязателен в режиме «Атрибут». Параметры холодильной установки, которые передает трекер, видны в разделе Телеметрия и подключаются как атрибут; имена параметров — в таблице параметров.
- Имя (обязательное) — текстовое поле.
- Идентификатор объекта контроля (обязательное) — целое число от 1, только цифры. Само число произвольное: у датчиков одного контейнера или одной секции укажите одно и то же, у датчиков разных объектов контроля — разные; датчики с одинаковым числом образуют группу, для которой рассчитывается средняя температура.
- Модель датчика температуры (обязательное) — выпадающий список с поиском по справочнику моделей температурных датчиков; справочник ведет системный администратор Waliot в разделе «Модели», вкладка «Датчики температуры».
- Серийный номер — текстовое поле.
- МАС-адрес — показывается только при включенном «Работает через Bluetooth».
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле.
- Комментарий — многострочное поле.
¶ Уведомление о выходе температуры за допуск
Допуск температуры контролируют отдельным датчиком: «Произвольный абсолютный датчик» берет значение датчика температуры по его псевдониму, а условие уведомления «Неприемлемые показания произвольных датчиков» сообщает, что значение вышло за пороги допустимых значений. Пороги задают в десятых долях °C — в тех же единицах, в которых платформа считает температуру. Порядок настройки: Для настройки нужны право «Редактирование условий, действий и настроек триггеров» и разрешение «Доступ для автоматических уведомлений» у объекта — «Права и доступ».
¶ Шаги настройки
- В форме датчика температуры заполните поле «Псевдоним (наименование для произвольных выражений)» коротким именем без пробелов и знаков операций (например, дефиса), например
cold1. Псевдоним должен быть уникальным среди оборудования объекта. - В WALIOT.Админ в карточке объекта (вкладка «Дополнительное оборудование» → «Добавить новое оборудование») добавьте «Произвольный абсолютный датчик». В поле «Имя» введите название, по которому его можно отобрать в условии уведомления, а в поле «Параметр (произвольное выражение)» —
equipment[cold1]: выражение вернет значение датчика температуры в десятых долях °C. В поле «Единица измерения» впишите «десятые доли °C»: она печатается рядом с числами в сообщении уведомления. Синтаксис ссылок на другое оборудование — на странице «Синтаксис выражений». - Заполните «Нижний порог допустимых значений устройства» и «Верхний порог допустимых значений устройства» в десятых долях °C: порог 25 °C записывается как 250, порог -10 °C — как -100 (минус вводите обычным дефисом). Значения в пределах порогов, включая сами пороги, допустимы; если задан один порог, вторая граница не ограничена.
- В WALIOT.Навигатор откройте раздел «Уведомления» → «Настройка уведомлений», вкладку «Условия», нажмите «Создать» и выберите тип «Неприемлемые показания произвольных датчиков». Заполните «Название» и «Период эскалации», в поле «Минимальная длительность» (в секундах) задайте, сколько температура должна оставаться вне допуска, чтобы пришло уведомление. Полем «Маска датчиков» условие можно ограничить датчиками с подходящим именем: маска сравнивается с именем целиком, символ «*» заменяет любую часть имени, пустая маска берет все произвольные датчики объекта. Отметьте в дереве объекты и сохраните условие.
- На вкладке «Действия» создайте действие — например, «Уведомление через нативные приложения» или «Уведомление через отправку email».
- Выберите условие, нажмите «Привязать», отметьте в списке созданное действие и подтвердите выбор кнопкой «Привязать»: условие без привязанного действия уведомлений не дает.
На каждый эпизод выхода за пороги приходит одно уведомление: в сообщении указаны имя датчика, допустимый «Диапазон» (при одном пороге — «Нижняя граница» или «Верхняя граница») и «Минимум» или «Максимум» за эпизод. Числа в сообщении приведены в тех же единицах, что и пороги, — в десятых долях °C; подпись после них берется из поля «Единица измерения» произвольного датчика. Поля условий и привязку подробно описывает раздел «Настройка уведомлений», состав сообщения — «Неприемлемые показания произвольных датчиков».
¶ Дверь рефрижератора и кузова
Состояние двери показывает «Датчик ВКЛ/ВЫКЛ» с типом «Дверь рефрижератора»: оно выводится на графике отчета «Температура» (см. «Тип» датчика ВКЛ/ВЫКЛ). Уведомление о состоянии двери настраивают так же, как для температуры, но берут «Произвольный логический датчик»: у «Датчика ВКЛ/ВЫКЛ» двери задайте «Псевдоним (наименование для произвольных выражений)», в поле «Параметр (произвольное выражение)» логического датчика введите equipment[door1], а «Порог перехода состояния» поставьте равным 1. Остальные обязательные поля формы заполните по смыслу (названия состояний попадут в сообщение). Пороги допустимых значений отмечают допустимые состояния: «Нижний порог допустимых значений устройства» 0 допускает выключенное состояние, «Верхний порог допустимых значений устройства» 1 — включенное, состояние без отметки считается недопустимым. Чтобы уведомление приходило при состоянии «включено» датчика двери, задайте нижний порог 0 и оставьте верхний пустым. Дальше — то же условие «Неприемлемые показания произвольных датчиков», действие и привязка, как в шагах выше (см. «Пороги допустимых значений и уведомления»).
¶ Нюансы и типовые ошибки
Как датчик обрабатывает пропуски показаний и почему имена датчиков на объекте должны быть уникальными:
- Флажок «Последнее валидное значение»: при пропуске значения платформа пытается пересчитать его по связке последней валидной и текущей телеметрии, а при неудаче использует последнее валидное значение.
- Наименование датчика — ключ, по которому показания температуры из телеметрии сопоставляются с датчиком объекта, поэтому имена температурных датчиков на объекте должны быть уникальными: каждому датчику объекта давайте собственное имя.
¶ Что дальше
- Отчет «Температура» — датчик настроен: убедитесь, что показания приходят и укладываются в допуск.
¶ Связанные возможности
- FAQ: подключить внешний датчик
- FAQ: уведомление о выходе температуры
- Груз: температура и сохранность
- Стационарные объекты и IoT
В зависимости от роли пользователя и назначенного ему набора прав доступ к операциям с оборудованием может быть ограничен.
