Произвольный логический датчик показывает состояние «включено/выключено», которое вычисляется по произвольному выражению из данных телеметрии. Инженер настраивает его, когда состояние механизма определяется формулой, и задает пороги и собственные названия включенного и выключенного состояний.

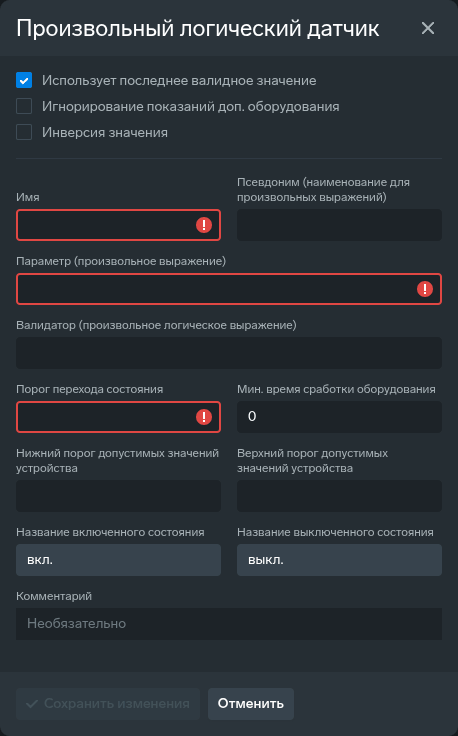

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
Произвольный логический датчик позволяет построить собственный бинарный датчик «включено/выключено» без изменения кода платформы: пользователь задает формулу (выражение) над сырыми данными телеметрии, а платформа приводит результат к состоянию по порогу. Дополнительно задаются собственные названия включенного и выключенного состояний.
Датчик порождает события включения с обработкой разрывов связи и фильтром минимального времени сработки. В текущем состоянии объекта отображается заданная пользователем подпись состояния, а не логическое значение. Датчик работает и на стационарном объекте — события не зависят от скорости и зажигания (раздел «Датчики на стационарном объекте»).
¶ Где видны данные произвольного логического датчика
- Отчет Трассировка датчиков — у каждого произвольного датчика своя колонка с названием состояния из настроек датчика.
- Таблица Цифровые датчики произвольного отчета — интервалы включенного состояния.
- Графики — график «Произвольные логические датчики» показывает состояние датчика.
- Карточка объекта WALIOT.Навигатор — блок «Произвольные датчики» с названием текущего состояния (см. Карточка объекта).
- Уведомления — «Неприемлемые показания произвольных датчиков» (см. раздел «Пороги допустимых значений и уведомления»).
В отчетах с настройкой «Маски датчиков» в отчет попадают только произвольные датчики, имя которых подходит под маску.
¶ Как платформа считает
Состояние произвольного логического датчика считается в таком порядке:
- сначала, если задано выражение валидации и оно вернуло «ложь», значение считается неопределенным;
- затем основное выражение вычисляется анализатором выражений платформы — если результат пустой, значения нет; если результат не число, состояние «выключено»;
- иначе «включено» = целая часть результата не ниже порога перехода состояния.
При включенной инверсии итог инвертируется. Фильтр минимального времени сработки: остаются только пары включения и выключения длительностью не меньше порога.
¶ Пороги допустимых значений и уведомления
Пороги допустимых значений у произвольного логического датчика задают, какие состояния считаются допустимыми для уведомления «Неприемлемые показания произвольных датчиков» (см. Уведомления о работе техники):
- «Верхний порог допустимых значений устройства» = 1 — включенное состояние допустимо;
- «Нижний порог допустимых значений устройства» = 0 — выключенное состояние допустимо.
Уведомление срабатывает, когда датчик находится в недопустимом состоянии не меньше значения поля «Минимальная длительность» в условии уведомления; на один такой эпизод приходит одно уведомление. Полем «Маска датчиков» уведомление ограничивают датчиками с подходящим именем. Чтобы уведомление приходило только на включение, задайте «Нижний порог допустимых значений устройства» = 0, а только на выключение — «Верхний порог допустимых значений устройства» = 1. Длительность недопустимого состояния считается по времени сообщений датчика, поэтому для датчика, который передает данные редко, «Минимальную длительность» задавайте с учетом интервала между сообщениями датчика.
¶ Поля формы
Форма произвольного логического датчика в карточке объекта содержит поля:
- Последнее валидное значение — флажок; при невычислимом текущем значении в треке и в карточке объекта берется последнее корректное значение. У нового датчика флажок включен.
- Игнорирование показаний дополнительного оборудования — флажок зарезервирован и пока недоступен.
- Инверсия итогового значения — флажок; инвертирует трактовку сигнала.
- Отсутствие значения как ноль — флажок; если во входной телеметрии нет значения, платформа подставляет 0 и дальше применяет порог и инверсию. Ошибка выражения валидации нулем не подменяется — значения нет даже при включенном флажке. При создании датчика флажок выключен.
- Имя (обязательное) — текстовое поле.
- Параметр (произвольное выражение) (обязательное) — произвольное выражение, задающее логику датчика.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле.
- Порог перехода состояния (обязательное) — целое неотрицательное число.
- Минимальное время сработки оборудования (обязательное) — минимальная длительность включения в секундах.
- Нижний порог допустимых значений устройства — неотрицательное число, допускаются дробные значения.
- Верхний порог допустимых значений устройства — неотрицательное число, допускаются дробные значения.
- Название включенного состояния (обязательное) — текстовое поле.
- Название выключенного состояния (обязательное) — текстовое поле.
- Комментарий — многострочное поле.
¶ Что доступно в выражении
В выражении произвольного логического датчика доступны:
- атрибуты телеметрии по ключу и другое дополнительное оборудование объекта по его псевдониму;
- каналы трекера:
analog[n],digital[n],impulse[n],fuel[n],temperature[n]; tracker_id, а такжеinterval_metersиinterval_seconds— расстояние и время от предыдущей точки;- поля самой телеметрии; префикс «#» берет значение из предыдущей телеметрии.
В выражениях десятичный разделитель — точка: целая и дробная части числа разделяются точкой (value*0.001), а запятая разделяет только параметры функций (round(value,2)). Полный синтаксис — Синтаксис выражений.
¶ Нюансы и типовые ошибки
Особенности формы и расчета при разрыве связи и нулевых значениях:
- Источник данных задает произвольное выражение: оно заменяет переключатель «Датчик»/«Атрибут» и выбор канала.
- При включенном флажке «Последнее валидное значение» и невычислимом текущем значении в треке и в карточке объекта подставляется предыдущее валидное значение.
- При разрыве связи открытое событие закрывается по последней рабочей телеметрии и при необходимости открывается заново после разрыва.
- С включенным флажком «Отсутствие значения как ноль» и порогом перехода состояния 0 подставленный ноль дает состояние «включено». Чтобы пропуск значения означал «выключено», задайте порог больше нуля.
¶ Связанные возможности
В зависимости от роли пользователя и назначенного ему набора прав доступ к операциям с оборудованием может быть ограничен.
