«Трассировка датчиков» — стандартный отчет группы «Отчеты по дополнительному оборудованию» в разделе «Отчетность» WALIOT.Навигатор. Инженер или логист строит его, чтобы проверить историю показаний всех произвольных датчиков объекта — по одной колонке на каждый датчик.
¶ Назначение и состав
Отчет «Трассировка датчиков» строится только по одному объекту. Каждая строка — показания датчиков на начало интервала, заданного параметром «Агрегация»: строка берет первое сообщение интервала, следующая строка — первое сообщение не раньше чем через заданное число секунд. Значения не усредняются за интервал. Число колонок зависит от количества произвольных датчиков, настроенных на объекте, — своя колонка на каждый датчик, колонки датчиков идут по алфавиту.
| Столбец | Что показывает |
|---|---|
| «Номер» | Порядковый номер строки |
| «Время» | Момент показания |
| «Имя датчика, единица измерения» | Для «Произвольного абсолютного датчика» — числовое значение с тремя знаками после запятой и с указанной в его настройках единицей измерения |
| «Имя датчика» | Для «Произвольного логического датчика» — название состояния («включено»/«выключено»), заданное в его настройках |

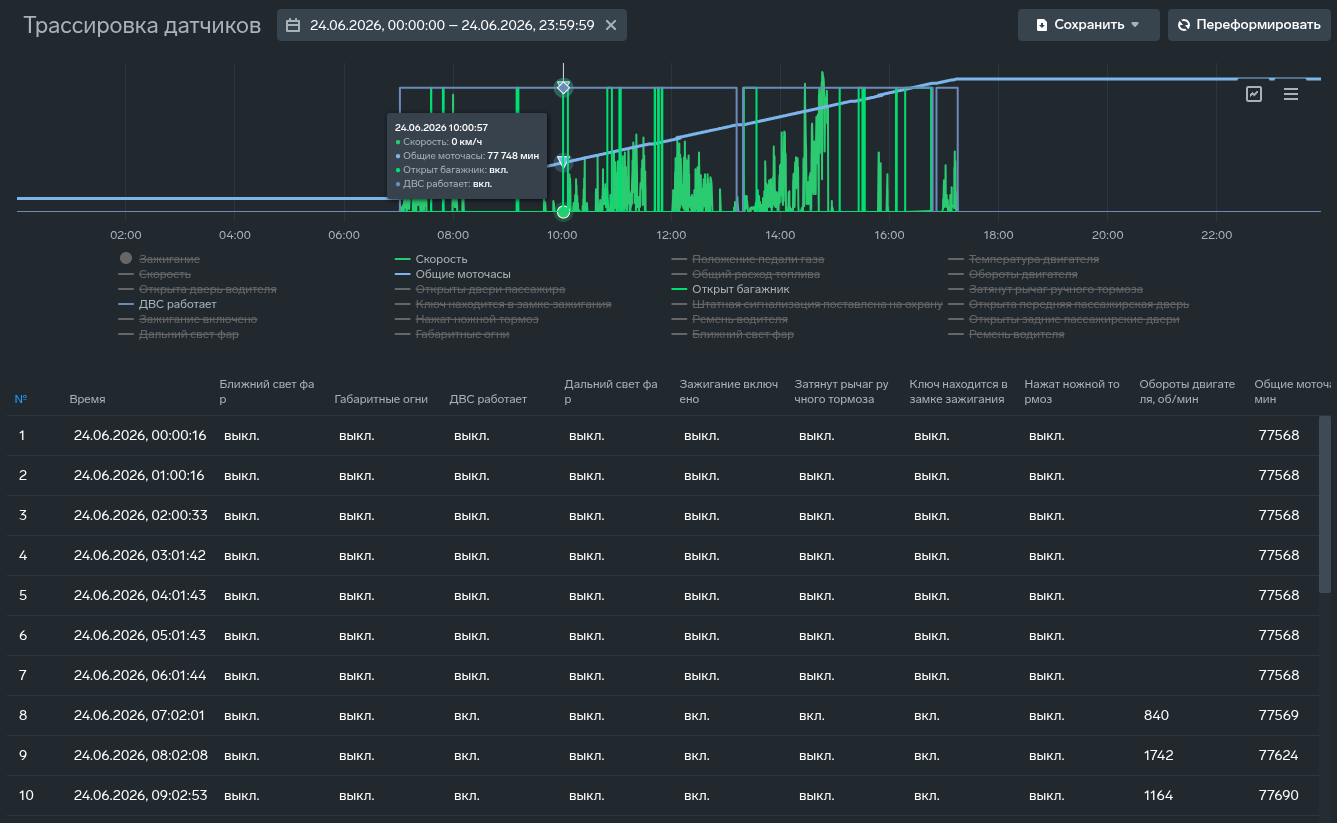

Над таблицей — график скорости, зажигания и показаний произвольных датчиков объекта. Показания датчиков выводит этот стандартный отчет; одноименная таблица «Трассировка датчика» в произвольных отчетах показывает сообщения объекта — время, координаты и адрес.
¶ Как построить
Чтобы построить отчет «Трассировка датчиков»:
- Отметьте объект в дереве объектов.
- Выберите отчет «Трассировка датчиков» в группе «Отчеты по дополнительному оборудованию».
- Задайте период и параметры.
- Нажмите «Сформировать».
¶ Параметры
Параметры задают подробность истории. Для отчета «Трассировка датчиков» доступны «Агрегация» и «Форматирование даты и времени». «Агрегация» включена по умолчанию; в поле «Интервал, с» задается шаг строк в секундах, по умолчанию 3600 секунд — одна строка в час. Чем меньше интервал, тем подробнее история показаний; с выключенной «Агрегацией» строка выводится на каждое сообщение от объекта. Остальные параметры общие для всех отчетов — раздел «Общие параметры построения».
¶ Особенности и ограничения
Что учитывать при построении отчета «Трассировка датчиков»:
- Отчет строится по одному объекту.
- Доступен для объекта с хотя бы одним настроенным произвольным датчиком — «Произвольным логическим» или «Произвольным абсолютным»; объект без таких датчиков недоступен для выбора.
- Названия и число колонок зависят от того, сколько и каких произвольных датчиков настроено на объекте, — колонки формируются динамически.
- Отчет подходит и стационарному объекту: зажигание и движение для него не нужны (раздел «Датчики на стационарном объекте»).
- Выход показаний за допустимые пороги датчика контролирует уведомление «Неприемлемые показания произвольных датчиков» (см. «Неприемлемые показания произвольных датчиков»).
¶ Связанные возможности
Состав отчетов и колонок зависит от роли, прав и установленного оборудования.
