В разделе «Модели» WALIOT.Админ ведутся четыре общих справочника моделей устройств: трекеров, датчиков уровня топлива (ДУТ), устройств съема сигнала (УСС) и датчиков температуры. Из них администратор выбирает модель в карточке трекера и в формах дополнительного оборудования объекта.
Справочники стандартизируют наименования устройств и исключают ошибки ручного ввода.
¶ Возможности раздела
- Просмотр четырех каталогов моделей (вкладки);
- Поиск, сортировка, настройка столбцов и экспорт таблицы в CSV;
- Создание новой модели трекера или датчика;
- Редактирование существующей модели.
¶ Структура раздела
Справочники глобальные — общие для всей платформы: выбор организации в дереве слева на содержимое таблиц не влияет. Каталоги переключаются вкладками: «Трекеры», «Датчики уровня топлива», «Датчики УСС» и «Датчики температуры»; по умолчанию открывается вкладка «Трекеры». Поиск действует в пределах текущей вкладки и при переключении сбрасывается. Модели создаются и редактируются по одной, через форму. Ведет справочники системный администратор Waliot: просматривать может любой администратор панели, а создавать и изменять модели — только пользователи с правом «Работа с глобальными ресурсами системы», которое допустимо только роли «Расширенный администратор».

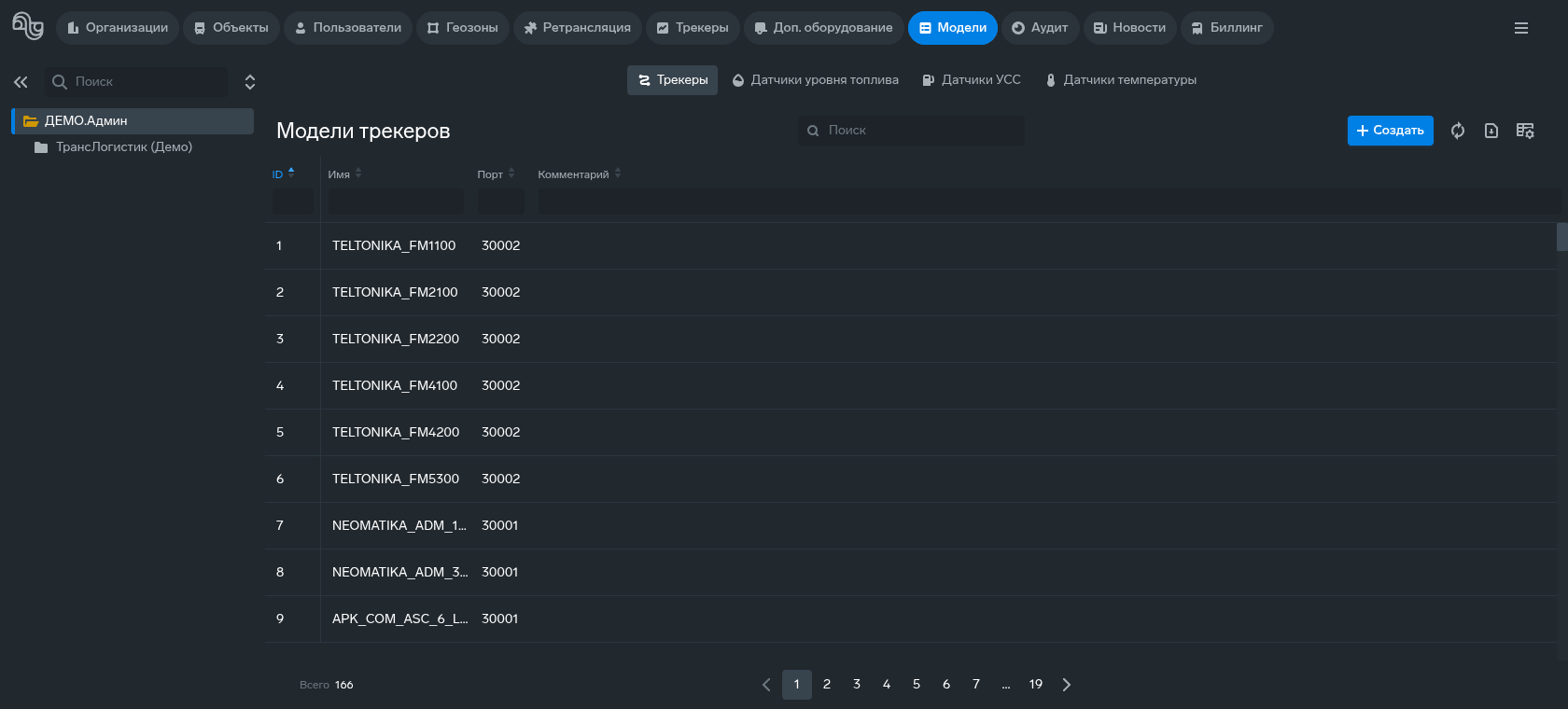

¶ Трекеры
Каталог моделей трекеров. Доступны столбцы:
- № — порядковый номер строки (по умолчанию столбец скрыт, включается в настройке столбцов);
- ID — идентификатор модели;
- Имя — наименование модели;
- Порт — сетевой порт приема телеметрии на телематическом сервере;
- Комментарий — служебная заметка.
¶ Датчики уровня топлива
Каталог моделей датчиков уровня топлива. Доступны столбцы № (по умолчанию скрыт, включается в настройке столбцов), ID и Имя.
¶ Датчики УСС
Каталог моделей устройств съема сигнала. Столбцы — те же: №, ID, Имя.
¶ Датчики температуры
Каталог моделей датчиков температуры. Столбцы — те же: №, ID, Имя.
¶ Создание и редактирование модели
Кнопка «Создать» открывает форму нового элемента текущего каталога; нажатие на строку таблицы открывает ту же форму в режиме редактирования (добавляется поле «ID»). Состав полей зависит от каталога:
- Модель трекера — Порт (обязательное) — сетевой порт приема телеметрии, определяет протокол обмена; целое число от 0 до 65535, порт 0 — служебный (его использует модель «W2W» для импортированных трекеров); Имя (обязательное); Комментарий — служебная заметка.
- Модель датчика (уровня топлива, УСС, температуры) — только Имя (обязательное). Тарировок и технических параметров в справочниках датчиков нет — они задаются в карточке датчика на объекте.
Кнопка «Сохранить» активна, только если форма корректна, изменена и у пользователя есть право «Работа с глобальными ресурсами системы». Наименование модели должно быть уникально в пределах справочника — модель с уже существующим именем не сохранится. После сохранения таблица вкладки обновляется автоматически.
💡 Порт для новой модели трекера уточняйте у службы поддержки Waliot: он должен соответствовать одному из протокольных портов платформы (перечень поддерживаемых протоколов — в разделе Совместимое оборудование и протоколы). Для устройств с универсальными протоколами подходят порты 30008, 30011, 30019 и 30036 (EGTS) и 30009, 30010 и 30015 (Wialon IPS) (см. Если модели трекера нет в перечне).
¶ Как модель влияет на платформу
Модель трекера — единственное место, где задается порт приема телеметрии, а порт однозначно определяет протокол обмена с устройством: протокол задается только портом модели. После выбора модели в карточке трекера показываются копируемые реквизиты «Хост» и «Порт» — на них настраивается отправка данных с устройства. Протокол вычисляется по порту на лету, поэтому смена порта у модели немедленно затрагивает все трекеры этой модели.
От протокола (то есть от порта модели) зависят и возможности трекера: поддержка отправки команд и импорта телеметрии. Например, в карточке трекера кнопки «Отправить команду» и «Отправленные команды» неактивны, если протокол трекера не поддерживает команды (или у пользователя нет права «Отправка команд на трекеры»). У разных моделей одного протокола порт одинаковый: различие моделей в справочнике — организационное, техническое поведение задает только порт. Для служебной модели «W2W» (порт 0) команды и импорт телеметрии недоступны; ее присваивают импортированным трекерам с неопределенной моделью, реальные устройства на нее не заводят (см. Трекеры).
Модели датчиков — справочная привязка: поле модели обязательно в формах ДУТ, УСС и датчика температуры, но на расчеты не влияет — тарировочная таблица и коэффициенты задаются в карточке датчика на объекте. Кроме того, модель трекера используется для автоподсказок: в формах дополнительного оборудования платформа предлагает ключи атрибутов, популярные у трекеров той же модели.
¶ Нюансы
Три правила справочника моделей, которые важно знать до заведения записи:
- Заведенная модель остается в справочнике: опечатку исправляют редактированием, а лишнюю запись удалить нельзя. Заводите модели аккуратно.
- Устройство, которое вышло на связь, но не заведено на платформе, попадает в список «Неавторизированные трекеры» (раздел Аудит, вкладка «Трекеры»; доступна пользователям с правом «Работа с глобальными ресурсами системы») с указанием идентификатора и порта подключения — по порту видно, под какую модель заводить трекер, а идентификатор вводится в карточке трекера.
- При подключении устройства модель и порт не проверяются: данные примутся на любом протокольном порту, где устройство корректно представилось своим идентификатором, если трекер привязан к объекту в рабочем статусе.
¶ Что дальше
- Создание трекера — модель устройства есть в справочнике: заведите трекер и выберите ее в форме.
¶ Связанные возможности
В зависимости от роли пользователя и назначенного ему набора прав доступ к разделам может быть ограничен.
