Датчик уровня топлива (ДУТ) — физический датчик в баке или топливные показания CAN-шины: по тарировочной таблице платформа переводит их в литры и строит уровень топлива, по которому считаются заправки и сливы. На этой странице администратор или инженер добавляет ДУТ объекту и настраивает его тарировку.

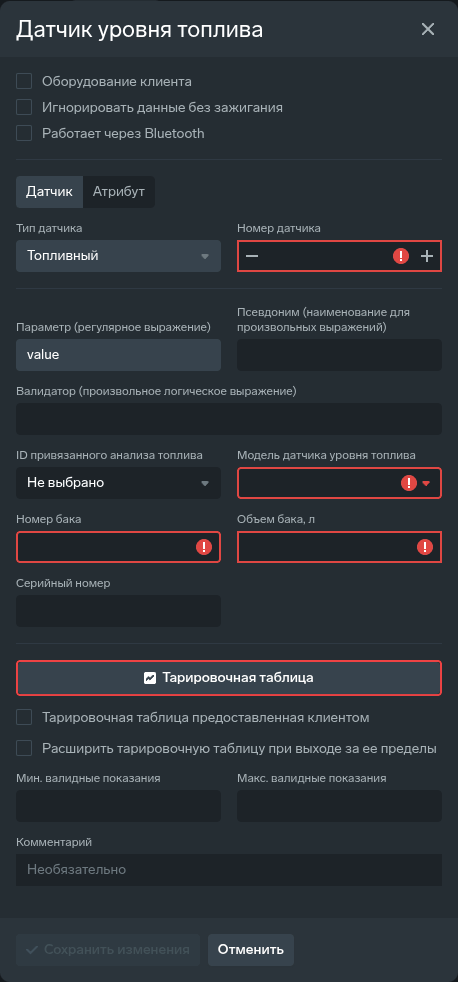

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
Датчик уровня топлива (ДУТ) — физический датчик в баке или топливные данные с CAN-шины. Платформа переводит сырые показания в литры по тарировочной таблице и вычисляет текущий уровень топлива: уровень бака с несколькими ДУТ — среднее по ним, общий объем топлива на объекте — сумма по всем бакам. Именно этот уровень рисуется на графике топлива объекта.
Уровень топлива — вход для всей топливной аналитики: по нему анализ топлива выделяет заправки и сливы, а уведомление низкого уровня топлива срабатывает по абсолютному порогу (в литрах) или процентному порогу (в %). Для неосновных анализов платформа строит параллельные топливные графики с именем анализа.
Последнее известное валидное значение по номеру бака подставляется, когда рассчитанного значения по баку нет: при поиске заправок и сливов — для каждого анализа топлива; в уровнях в отчетах — только для основного анализа, уровни дополнительных выводятся без подстановки; в текущем состоянии объекта — для всех анализов.
¶ Что нужно для работы аналитики топлива
Аналитика топлива по ДУТ работает, когда на объекте мониторинга настроены три вида оборудования:
- Датчик зажигания — по нему анализ размечает режимы работы техники;
- Датчик уровня топлива — с тарировочной таблицей не меньше чем из 2 точек, номером и объемом бака;
- Анализ топлива — ровно один анализ объекта отмечен флажком «Основной анализ топлива».
ДУТ участвует в расчетах только того анализа, который выбран в поле «ID привязанного анализа топлива». При создании ДУТ на объекте с одним анализом топлива поле заполняется этим анализом; если анализов нет или их несколько, в поле стоит «Не выбрано» и анализ выбирают явно. В расчетах уровня, заправок и сливов участвуют только ДУТ с выбранным анализом. В списке поля — анализы топлива этого объекта.
¶ Несколько баков
Несколько баков объекта задают полем «Номер бака»: ДУТ с одинаковым номером относятся к одному баку. Уровень бака — среднее по его валидным ДУТ, уровень анализа — сумма уровней баков. Объем бака берется у первого ДУТ бака, у которого он задан, поэтому у всех ДУТ одного бака указывают одинаковый «Объем бака, л». Общий объем — сумма объемов баков.
ДУТ разных баков привязывают к одному анализу, если баки нужно считать вместе, или к разным анализам, если каждый бак нужно считать отдельно.
¶ Как платформа считает
Уровень бака = среднее арифметическое валидных ДУТ бака: сумма значений делится на их количество. Тарировка «показание → литры» — линейная интерполяция по отсортированным по возрастанию парам таблицы (квантиль → миллилитры); результат умножается на коэффициент корректировки топлива (по умолчанию 1.0). Уровень точки трека = сумма текущих значений по всем бакам.
¶ Поля формы
Форма датчика уровня топлива в карточке объекта содержит поля; источник данных выбирают переключателем «Датчик» (вход трекера) или «Атрибут» (ключ атрибута телеметрии):
- Оборудование клиента (обязательное) — чекбокс.
- Игнорировать данные без зажигания — чекбокс.
- Работает через Bluetooth — чекбокс; при включении ниже появляется поле «MAC-адрес».
- Тип датчика (обязательное) — выпадающий список каналов: Аналоговый, Топливный, Импульсный. Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — начиная с 1). Виден в режиме «Датчик»; максимум зависит от выбранного типа датчика: Аналоговый — 4, Топливный — 6, Импульсный — 4.
- Ключ атрибута (обязательное) — поле с автоподсказками популярных ключей (по модели трекера и типу оборудования). Виден и обязателен в режиме «Атрибут».
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле; показание, для которого выражение ложно, отбрасывается.
- ID привязанного анализа топлива — выпадающий список: «Не выбрано» и анализы топлива того же объекта; при создании ДУТ на объекте с одним таким анализом он выбирается автоматически, иначе по умолчанию стоит «Не выбрано». ДУТ участвует в расчетах выбранного анализа.
- Номер бака (обязательное) — целое число.
- Объем бака, л (обязательное) — целое число.
- Модель датчика уровня топлива (обязательное) — поле поиска-выбора из справочника моделей.
- Серийный номер — текстовое поле.
- MAC-адрес — показывается только при включенном «Работает через Bluetooth».
- Тарировочная таблица предоставленная клиентом — чекбокс.
- Расширить тарировочную таблицу при выходе за ее пределы — чекбокс.
- Тарировочная таблица (обязательное) — кнопка открывает отдельное модальное окно с графиком и таблицей точек (ось X — «Уровень», ось Y — «Литры»). Нужно минимум 2 точки.
- Минимальные валидные показания — числовое поле; задается в тех же единицах, что ось «Уровень» тарировочной таблицы.
- Максимальные валидные показания — числовое поле; задается в тех же единицах, что ось «Уровень» тарировочной таблицы.
- Комментарий — многострочное поле, плейсхолдер «Необязательно».
¶ Тарировочная таблица
Тарировочная таблица ДУТ открывается отдельным окном «Тарировочная таблица» с графиком и таблицей точек со столбцами «Уровень» (показание датчика) и «Литры». На графике та же ось X подписана «Квантили», а горизонтальная линия «Объем бака» показывает объем из формы.
- Литры вводятся целыми числами: дробная часть значения в столбце «Литры» при сохранении отбрасывается.
- Значения «Уровень» идут строго по возрастанию или строго по убыванию. Значения «Литры» монотонны нестрого: равные соседние значения допускаются.
- Кнопка «Инвертировать по вертикали» переворачивает порядок строк таблицы, кнопка «Инвертировать по горизонтали» меняет местами столбцы «Уровень» и «Литры».
- Кнопки «Скопировать(Ctrl + C)» и «Вставить(Ctrl + V)» переносят таблицу через буфер обмена, кнопка «Удалить все значения» очищает ее.
- Кнопка «Экспорт в CSV» внизу окна выгружает таблицу в файл CSV со столбцами «Уровень» и «Литры».
- Таблица применяется кнопкой «Сохранить изменения» окна, а в датчик записывается после сохранения формы.
¶ Нюансы и типовые ошибки
Как ДУТ ведет себя в расчетах и на что обратить внимание при настройке:
- Сглаживание графика и детекция заправок, сливов и болтанки выполняются механизмом анализа топлива, а не самим датчиком уровня топлива.
- Тарировочная таблица открывается отдельным окном. Тарировочная таблица валидна, только если после сортировки значения-объемы монотонны, причем не строго: равные соседние значения (плато) допускаются, отклоняются лишь реально немонотонные таблицы, где значения растут, а потом падают.
- Несколько ДУТ в одном баке усредняются; бак без валидных датчиков в результат не попадает; при разных объемах баков у датчиков одного бака учитывается только объем первого.
- Топливных каналов трекера в режиме «Датчик» шесть: для типа «Топливный» поле «Номер датчика» принимает значения от 1 до 6. Число ДУТ на объекте платформа не ограничивает. Седьмой и последующие топливные входы приходят в телеметрии атрибутами: такие ДУТ подключаются в режиме «Атрибут», в поле «Ключ атрибута» указывается имя атрибута, под которым уровень топлива приходит в телеметрии объекта (например, fuel7 для седьмого датчика — фактическое имя атрибута можно проверить в телеметрии). Каждый ДУТ читает свой канал или атрибут: два ДУТ на одном канале раздел Аудит (категория «Проблемы») показывает как «Некорректные настройки».
- Без флага «Расширить тарировочную таблицу при выходе за ее пределы» показание вне диапазона таблицы отбрасывается; с флагом выполняется экстраполяция крайним участком кривой. Минимальные и максимальные валидные показания отбраковывают сырые значения: показание, равное границе или выходящее за нее, отбрасывается — граничные значения тоже невалидны.
- Флаг «Игнорировать данные без зажигания»: при отсутствии датчика зажигания показание ДУТ отбрасывается; при наличии датчика вычисляется состояние зажигания, и если оно не «включено», показание тоже отбрасывается.
¶ Что дальше
- Что нужно для расчета топлива — ДУТ заведен: проверьте, что он привязан к основному анализу и у объекта есть датчик зажигания.
- Отчет «Расход топлива» — после первых суток работы сверьте посуточный расход, заправки и сливы.
