Датчик угла наклона фиксирует превышение угла наклона над порогом с учетом минимального времени срабатывания. Администратор или инженер добавляет его объекту, чтобы видеть сработки в отчете и карточке объекта.

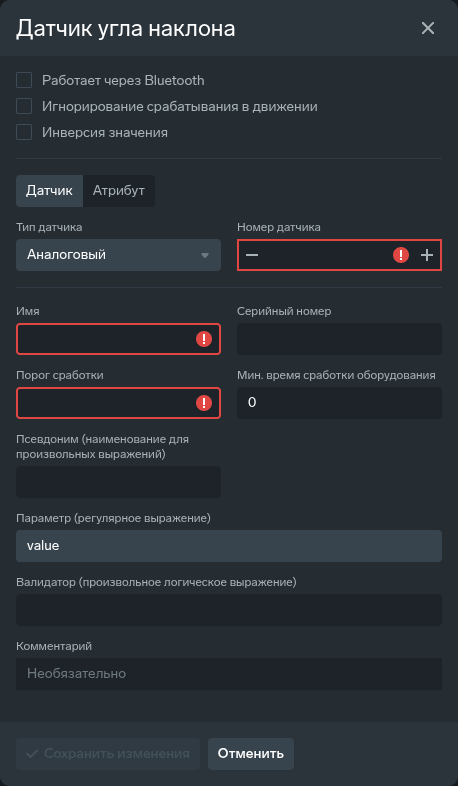

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
Датчик угла наклона фиксирует момент, когда угол наклона превышает заданный порог, и формирует события сработки — например, опрокидывание кузова или подъем стрелы. Платформа сравнивает измеренный угол с порогом, включает признак срабатывания и отфильтровывает ложные события: слишком короткие, а при включенном флажке «Игнорирование срабатывания в движении» — и случившиеся в движении, чтобы в отчеты попадали только значимые сработки.
Отфильтрованные события — короче минимальной длительности либо, при включенном флажке, произошедшие во время движения — в отчеты не попадают.
Датчик работает и на стационарном объекте, например на вышке: события сработки не зависят от зажигания (раздел «Датчики на стационарном объекте»). У стационарного объекта флажок «Игнорирование срабатывания в движении» оставляют выключенным — объект неподвижен, и отбрасывать сработки незачем.
¶ Где видны данные датчика угла наклона
- Отчет Датчик угла наклона — периоды сработки с временем начала и окончания, местом, общей длительностью и длительностью с включенным зажиганием, а также заправки, расход и сливы топлива за время сработки. Объект без датчика угла наклона недоступен для выбора в этом отчете.
- Событие «Сработка датчика угла наклона».
- Графики — интервалы сработки отдельной полосой с именем датчика на графике произвольного отчета.
- Карточка объекта WALIOT.Навигатор — блок «Угол наклона» (см. Карточка объекта).
¶ Как платформа считает
Значение датчика угла наклона приводится к углу в градусах. Сработка фиксируется, когда угол больше либо равен порогу сработки; порог задается в градусах и не может быть отрицательным. «Инверсия итогового значения»: при включенной инверсии состояние срабатывания меняется на противоположное.
«Минимальное время сработки оборудования» (сек): для каждой пары открытия и закрытия считается длительность как разница времени закрытия и времени открытия в секундах; пара сохраняется, только если длительность больше либо равна минимальной. При минимальной длительности равной 0 считаются все события.
¶ Поля формы
Форма датчика угла наклона в карточке объекта содержит поля:
- Работает через Bluetooth — флажок; при включении появляется поле «МАС-адрес».
- Игнорирование срабатывания в движении (обязательное) — флажок; при включении сработки, во время которых объект двигался, отбрасываются.
- Инверсия итогового значения (обязательное) — флажок.
- Отсутствие значения как ноль — флажок; если во входной телеметрии нет значения, платформа подставляет 0 и дальше применяет порог и инверсию. При создании датчика флажок выключен. Если «Валидатор» вернул «ложь», сработки нет, инверсия к этому результату не применяется, флажок на него не влияет.
- Тип датчика (обязательное) — выпадающий список каналов: «Аналоговый» или «Топливный»; на топливном канале значение больше 360 градусов отбрасывается. Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — с 1); максимум по каналу. Виден в режиме «Датчик».
- Ключ атрибута (обязательное) — ввод с подсказками. Виден и обязателен в режиме «Атрибут».
- Имя (обязательное) — текстовое поле.
- Порог сработки (обязательное) — угол; диапазон 0…359.
- Минимальное время сработки оборудования (обязательное) — минимальная длительность сработки в секундах.
- МАС-адрес — показывается только при включенном «Работает через Bluetooth».
- Серийный номер — текстовое поле.
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — текстовое поле.
- Валидатор (произвольное логическое выражение) — текстовое поле.
- Комментарий — многострочное поле.
¶ Нюансы и типовые ошибки
Границы значений полей датчика угла наклона и правила сработки:
- «Порог сработки» задается в градусах и не может быть отрицательным; в интерфейсе допустимый диапазон 0…359.
- Если выражение валидатора не дает результата, точка считается точкой без сработки. Если значения в точке нет, в событиях это тоже отсутствие сработки: открытая сработка закрывается.
- В карточке объекта WALIOT.Навигатор блок «Угол наклона» показывает сработку или «—», если значения нет (см. Карточка объекта).
¶ Что дальше
- Отчет «Датчик угла наклона» — датчик настроен: проверьте периоды сработки за день работы техники.
