«Напряжение» — стандартный отчет группы «Отчеты по дополнительному оборудованию» в разделе «Отчетность» WALIOT.Навигатор. Механик или логист строит его, чтобы проверить состояние аккумуляторной батареи (АКБ) объекта: среднее напряжение за выбранный период — в целом, в движении и на стоянке.
¶ Назначение и состав

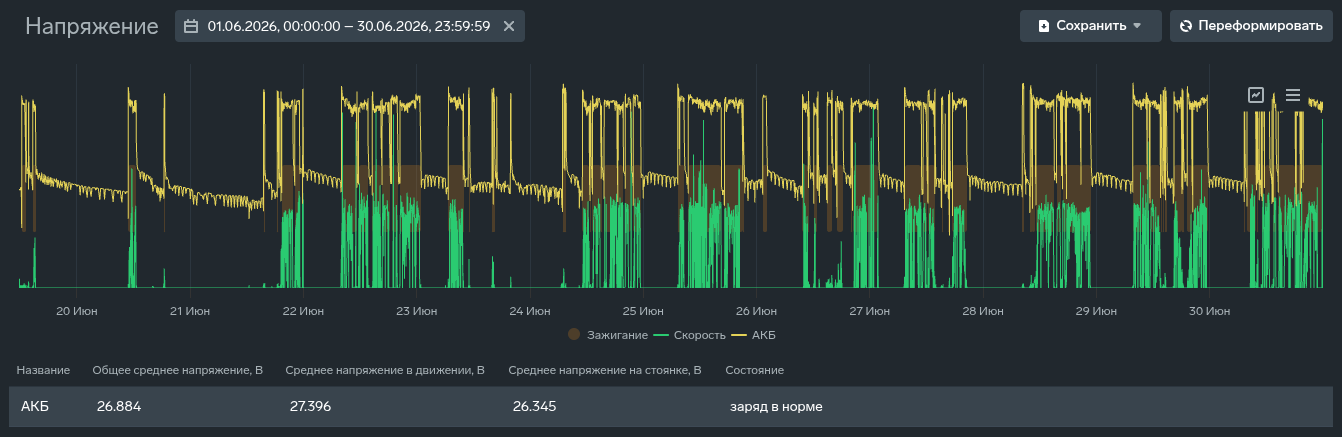

В отличие от большинства отчетов группы, «Напряжение» не разбивает данные по дням или событиям — он строит одну итоговую строку на весь выбранный период. Над таблицей — график скорости, зажигания, порога напряжения зажигания, напряжения АКБ и напряжений аналоговых входов.
| Столбец | Что показывает |
|---|---|
| «Название» | Имя датчика напряжения АКБ |
| «Общее среднее напряжение, В» | Среднее из суточных средних напряжений за период; дни без показаний не учитываются |
| «Среднее напряжение в движении, В» | Среднее напряжение за время движения объекта |
| «Среднее напряжение на стоянке, В» | Среднее напряжение за время, когда объект не двигался |
| «Состояние» | Статус АКБ по среднему напряжению за период: «недозаряд», «заряд в норме» или «перезаряд» |
¶ Как определяется «Состояние»
Колонка «Состояние» отчета «Напряжение» сравнивает среднее напряжение за период с порогами из настроек датчика «Напряжение АКБ» на объекте — «Нижний порог допустимых значений вольтажа» и «Верхний порог допустимых значений вольтажа»:
- «недозаряд» — среднее напряжение не выше нижнего порога;
- «перезаряд» — среднее напряжение выше верхнего порога;
- «заряд в норме» — во всех остальных случаях.
Пороги задаются в настройках датчика; по выбранному в поле «Вольтаж батареи» значению они подставляются автоматически.
¶ Как построить
Чтобы построить отчет «Напряжение»:
- Отметьте объект в дереве объектов.
- Выберите отчет «Напряжение» в группе «Отчеты по дополнительному оборудованию».
- Задайте период.
- Нажмите «Сформировать».
¶ Параметры
Отчет «Напряжение» строится с общими параметрами — раздел «Общие параметры построения».
¶ Особенности и ограничения
Что учитывать при построении отчета «Напряжение»:
- «Напряжение» строится по одному объекту.
- Показания напряжения и «Состояние» появляются, если на объекте настроен датчик «Напряжение АКБ».
- Отчет дает один агрегированный результат за весь период, без разбивки по дням или событиям.
¶ Что дальше
- Уведомление «Проблемы с зарядом АКБ» — получайте оповещение о недозаряде и перезаряде батареи.
¶ Связанные возможности
Состав отчетов и колонок зависит от роли, прав и установленного оборудования.
