Датчик «Напряжение АКБ» показывает напряжение аккумуляторной батареи и по выбранному вольтажу сам подставляет допустимые пороги. Администратор или инженер добавляет его объекту, чтобы видеть недозаряд и перезаряд АКБ в отчете и получать о них уведомления.

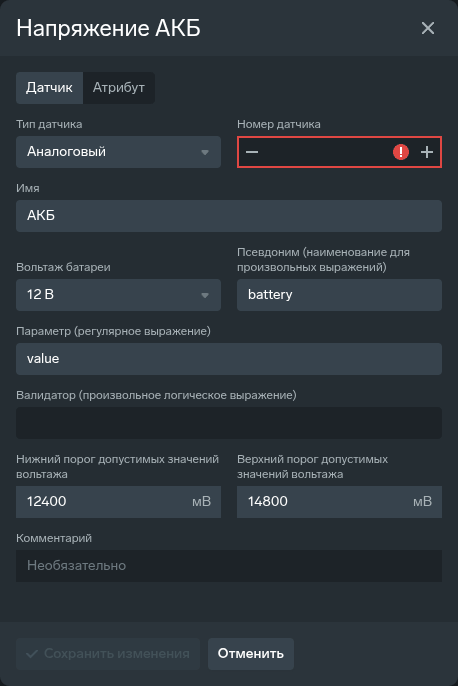

Датчик добавляется в карточке объекта мониторинга (вкладка Объекты → «Дополнительное оборудование» → «Добавить новое оборудование»): после выбора типа открывается показанная выше форма.
¶ Назначение и влияние на систему
Датчик напряжения АКБ контролирует состояние аккумуляторной батареи объекта мониторинга. Платформа переводит сырое значение канала в милливольты и присваивает статус заряда — недозаряд, норма или перезаряд, — сравнивая напряжение с нижним и верхним порогами; тип батареи задается как 12 В или 24 В, и по нему автоматически подставляются допустимые пороги напряжения.
На объекте допускается один датчик «Напряжение АКБ»: после добавления тип скрывается из списка выбора.
¶ Где видны данные датчика напряжения АКБ
- Отчет Напряжение — среднее напряжение общее, в движении и на стоянке и состояние заряда за выбранный период.
- Уведомление «Проблемы с зарядом АКБ» срабатывает, когда за интервал проверки состояние заряда в отчете «Напряжение» — «недозаряд» или «перезаряд», то есть по среднему напряжению за интервал, а не по отдельной точке (см. Уведомления о работе техники).
- Графики — напряжение АКБ отдельной линией с именем датчика.
- Трек — значение «АКБ» в окне точки трека.
- Карточка объекта WALIOT.Навигатор — строка «Бортовая сеть» (см. Карточка объекта).
¶ Как платформа считает
Датчик «Напряжение АКБ» приводит сырое значение канала к милливольтам и определяет статус заряда. Статус заряда определяется двумя порогами: если напряжение меньше либо равно нижнему порогу — «недозаряд»; если напряжение строго больше верхнего порога — «перезаряд»; во всех остальных случаях — «норма».
В отчете «Напряжение» статус АКБ считается от среднего напряжения за выбранный период, а не от мгновенного значения: недозаряд или перезаряд в отчете определяется усредненным напряжением.
¶ Единица измерения (приставка СИ) в режиме «Атрибут»
Поле «Приставка СИ» появляется только в режиме «Атрибут» и задает приставку СИ (Нет / Деци / Санти / Милли) для значения из выбранного атрибута телеметрии. Оно сообщает платформе, в какой единице атрибут отдает напряжение, чтобы привести его к милливольтам — единице, в которой заданы «Нижний порог допустимых значений вольтажа» и «Верхний порог допустимых значений вольтажа» и определяется статус заряда.
Значение умножается на множитель приставки, результат усекается до целого числа милливольт и сравнивается с порогами:
- Нет — значение в вольтах,
×1000(12 → 12 000 мВ); - Деци — в децивольтах (0,1 В),
×100; - Санти — в сантивольтах (0,01 В),
×10; - Милли — уже в милливольтах,
×1(без изменения).
Как выбирать. Поставьте приставку по единице, в которой атрибут уже отдает напряжение, чтобы после пересчета получить милливольты (пороги вольтажа тоже задаются в мВ): вольты — «Нет», десятые доли вольта — «Деци», сотые — «Санти», милливольты — «Милли».
⚠️ Ошибка в приставке смещает значение на порядки: напряжение уходит в неверный масштаб, из-за чего статус заряда (недозаряд/норма/перезаряд) и уведомления о выходе за пороги определяются неверно.
¶ Поля формы
Форма датчика «Напряжение АКБ» в карточке объекта содержит поля:
- Тип датчика (обязательное) — тип канала трекера; для напряжения АКБ доступен один вариант — «Аналоговый». Виден и обязателен в режиме «Датчик».
- Номер датчика (обязательное) — номер канала (в интерфейсе — с 1); максимум по каналу. Виден в режиме «Датчик».
- Ключ атрибута (обязательное) — ввод с подсказками. Виден и обязателен в режиме «Атрибут».
- Приставка СИ — список приставок СИ (Нет/Деци/Санти/Милли); переводит значение атрибута в милливольты (см. раздел «Единица измерения (приставка СИ)»). Видна в режиме «Атрибут».
- Вольтаж батареи — выпадающий список «12 В»/«24 В».
- Имя (обязательное) — текстовое поле; у нового датчика — «АКБ».
- Нижний порог допустимых значений вольтажа — единица «мВ»; заполняется автоматически по «Вольтаж батареи» значением из настроек платформы.
- Верхний порог допустимых значений вольтажа — единица «мВ»; заполняется автоматически по «Вольтаж батареи».
- Параметр (регулярное выражение) (обязательное) — текстовое поле.
- Псевдоним (наименование для произвольных выражений) — имя, по которому датчик доступен в выражениях других датчиков; у нового датчика —
battery. - Валидатор (произвольное логическое выражение) — текстовое поле.
- Комментарий — многострочное поле.
¶ Нюансы и типовые ошибки
Как датчик «Напряжение АКБ» обрабатывает невалидные и отсутствующие значения:
- Если поле «Валидатор (произвольное логическое выражение)» вернуло ложь или значение не удалось получить, расчет возвращает пустой результат — точка игнорируется; в карточке объекта остается прошлое значение напряжения.
¶ Что дальше
- Уведомление о проблемах с зарядом АКБ — датчик настроен: настройте сообщение о недозаряде и перезаряде.
- Отчет «Напряжение» — проверьте напряжение и статус заряда за выбранный день.
¶ Связанные возможности
В зависимости от роли пользователя и назначенного ему набора прав доступ к операциям с оборудованием может быть ограничен.
