«Детализация по CAN-шине» — стандартный отчет группы «Отчеты по CAN-шине» в разделе «Отчетность» WALIOT.Навигатор. Механик или инженер строит его, чтобы сверить показания штатной электроники машины: уровень топлива, обороты и температуру двигателя, счетчики общего пробега, моточасов и расхода топлива, считанные бортовым устройством с CAN-шины.
¶ Назначение и состав

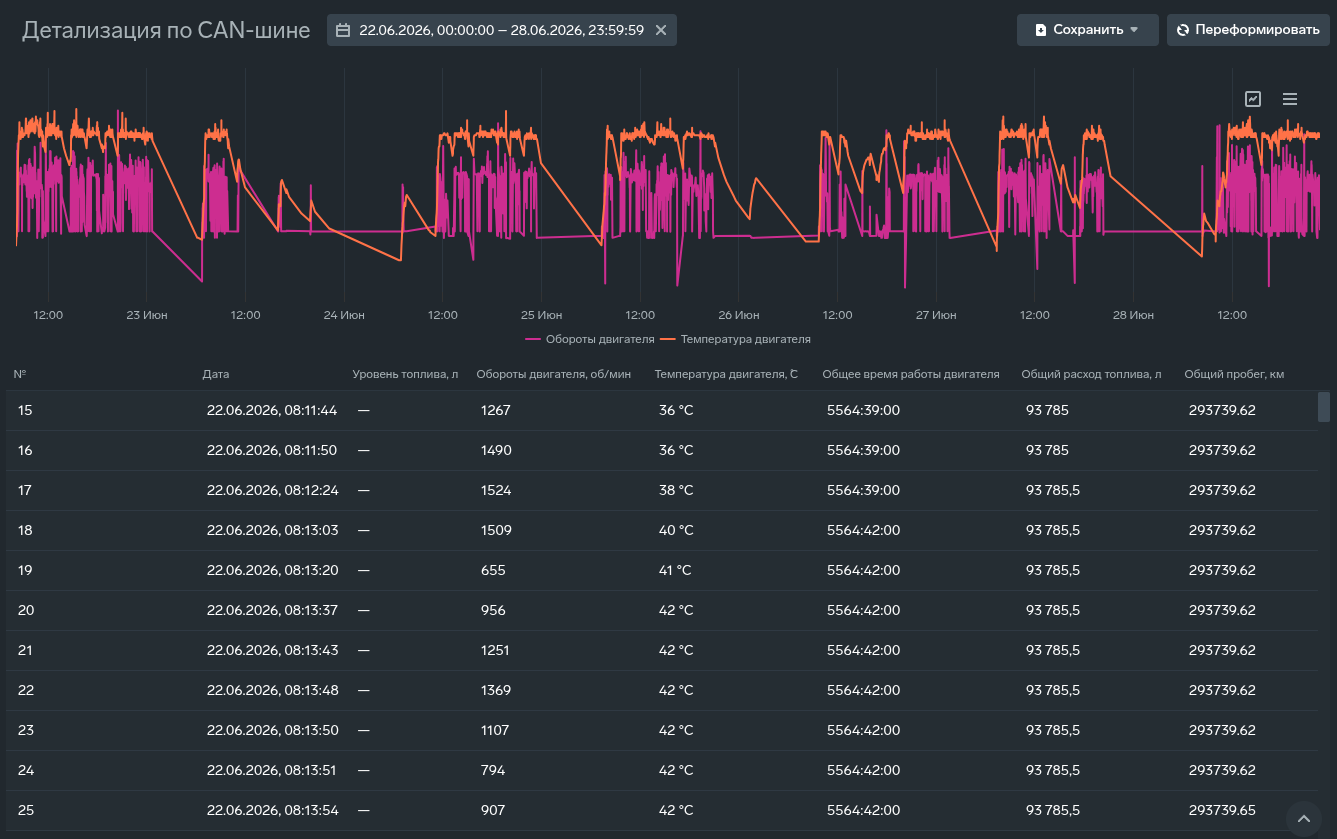

Отчет «Детализация по CAN-шине» строится по одному объекту. Сверху — график: уровень топлива по датчикам уровня топлива основного анализа топлива объекта, обороты и температура двигателя — по CAN. Ниже — таблица: для каждого дня периода — строка-разделитель с датой, затем строки с показаниями CAN, далее итог дня вида «Итого за 15.01.2024» и в конце отчета — итог за весь период «Итого для» с регистрационным номером объекта. На экране значения в итоговых строках по моточасам и пробегу пока недоступны. Дни без данных не выводятся. Нумерация строк начинается заново с каждого дня.
| Столбец | Что показывает |
|---|---|
| «№» | Порядковый номер строки за день |
| «Дата» | Дата и время первого сообщения строки; в выгрузке XLSX колонка называется «Время» |
| «Уровень топлива, л» | Уровень топлива по CAN-шине |
| «Обороты двигателя, об/мин» | Обороты двигателя по CAN |
| «Температура двигателя, ˚C» | Температура двигателя по CAN |
| «Общее время работы двигателя» | Показание счетчика моточасов двигателя |
| «Общий расход топлива, л» | Показание счетчика суммарного расхода топлива по CAN |
| «Общий пробег, км» | Показание счетчика общего пробега автомобиля |
¶ Когда начинается новая строка
Строка отчета «Детализация по CAN-шине» объединяет подряд идущие сообщения с близкими показаниями. Новая строка начинается, если:
- включилось или выключилось зажигание;
- с начала текущей строки прошел заданный интервал времени;
- заметно изменился уровень топлива по анализу топлива объекта;
- заметно изменились обороты двигателя;
- заметно изменилась температура двигателя.
Поэтому при ровной работе двигателя строки идут реже, а при прогреве, разгоне или заправке — чаще.
¶ Счетчики моточасов и пробега
Колонки «Общее время работы двигателя» и «Общий пробег, км» берут показания счетчиков, переданные по CAN. Если в датчике измерительных приборов объекта в поле «Расчет значения моточасов» или «Расчет значения одометра» выбран расчет по CAN, колонки ведутся от сохраненных контрольных значений счетчика.
¶ Как построить
Чтобы построить отчет «Детализация по CAN-шине»:
- Отметьте объект в дереве объектов.
- Выберите отчет «Детализация по CAN-шине» в группе «Отчеты по CAN-шине».
- Задайте период и параметры.
- Нажмите «Сформировать».
¶ Параметры
Параметры задают вид отчета. Для отчета «Детализация по CAN-шине» доступны «Дни недели в датах», «Формат наименования объектов» и «Форматирование даты и времени». Остальные параметры общие для всех отчетов — раздел «Общие параметры построения».
¶ Особенности и ограничения
Что учитывать при построении отчета «Детализация по CAN-шине»:
- отчет строится по одному объекту;
- колонки CAN заполняются, если бортовое устройство объекта подключено к CAN-шине автомобиля и передает эти показания.
¶ Связанные возможности
- Отчет «Глушение спутникового сигнала»
- Отчет «Въезды и выезды»
- Отчет «История прохождения ТО»
- Работа техники
- Отчетность и автоматизация
Состав отчетов и колонок зависит от роли, прав и установленного оборудования.
